Гидрораспределители с прямым электромагнитным управлением
Гидрораспределитель с электромагнитным управлением – это устройство, предназначенное для управления потоками рабочей жидкости в гидравлической системе. В таких распределителях переключение осуществляется с помощью электромагнитов, которые активируются электрическим сигналом.
Преимущества и эксплуатационные возможности
- Точность: они обеспечивают быстрое и точное переключение потоков рабочей жидкости, а также контролируют направление и остановку движения рабочих органов.
- Гидрораспределители с электромагнитным управлением – это надёжные и эффективные устройства для управления и переключения потоков рабочей жидкости между гидролиниями.
- Автоматизация: распределители соленоидные удобны для автоматического управления сложными гидравлическими процессами и исполнительными механизмами (гидроцилиндрами, гидромоторами).
- Высокая точность, возможность автоматизации работы гидросистем и широкий выбор конструкций делают распределители важной частью современных гидравлических систем в широком диапазоне.
- Компактность: упрощают конструкцию гидросистем, так как не требуют сложных механических приводов.
Промышленное оборудование – станки, прессы, конвейеры.
Строительная техника – экскаваторы, подъемные краны.
Автомобильная промышленность – управление гидроприводами.
Сельское хозяйство – гидравлические системы тракторов, комбайнов.
Аэрокосмическая отрасль – системы управления гидроприводами в летательных аппаратах.
Виды гидрораспределителей с электромагнитным управлением
По числу рабочих положений:
Двухпозиционные – имеют два состояния: включено/выключено.
Трёхпозиционные – имеют три положения, например, подача, слив и нейтральное состояние.
По числу гидролиний (портов):
Двухлинейные – используют две линии (подача и слив).
Трёхлинейные – добавляется линия для управления исполнительным механизмом.
Четырёхлинейные и более – для сложных гидравлических систем.
По типу конструкции:
Моноблочные – выполнены в виде цельного корпуса.
Секционные – состоят из отдельных секций, что позволяет настраивать систему под конкретные задачи.
По типу возврата золотника:
С пружинным возвратом (золотник автоматически возвращается в исходное положение).
С фиксацией (золотник остаётся в выбранном положении до следующего сигнала).
По количеству электромагнитов:
С одним электромагнитом (вторая позиция золотника достигается пружиной).
С двумя электромагнитами (каждый из них отвечает за своё положение золотника).
Запорно-регулирующий элемент
Запорно-регулирующим элементом золотниковых гидрораспределителей является цилиндрический золотник 1, который в зависимости от числа каналов (подводов) 3 в корпусе 2 может иметь один, два и более поясков (рис.1, а).
На схемах гидрораспределители обозначают в виде подвижного элемента, на котором указываются линии связи, проходы и элементы управления. Рабочую позицию подвижного элемента изображают квадратом (прямоугольником), число позиций соответствует числу квадратов (рис.1, б).
Рис.1. Схема (а) и обозначение (б) гидрораспределителя
В зависимости от числа подводов (линий, ходов) распределители с электроуправлением могут быть двухходовые (двухлинейные); трехходовые (трехлинейные), четырех- и многоходовые. В соответствии с этим в обозначениях гидрораспределителей первая цифра говорит о числе подводов. Например, из обозначения гидрораспределителя "4/2" можно понять, что он имеет 4 подвода, т.е. он четырехходовой (четырехлинейный). Вторая цифра в обозначении говорит о числе позиций. То же обозначение распределителя "4/2" говорит, что у него две позиции.
Примеры обозначения распределителей приведены на рис.2.
Рис.2. Примеры обозначения типов распределителей
Ключевые элементы конструкций и принцип работы гидрораспределителей
Гидравлические распределители с электромагнитным управлением состоят из:
- Корпус выполняется из прочных материалов (чаще всего из стали или чугуна), внутри которого проходят гидравлические каналы.
- Золотник подвижный элемент, который, перемещаясь, изменяет направление потока жидкости.
- Электромагниты (катушки) преобразуют электрический сигнал в механическое усилие, которое перемещает золотник.
- Пружины возвращают золотник в исходное положение при отключении питания электромагнита.
- Порты (линии) отверстия для подключения гидролиний (например, подачи, слива и потребителя).

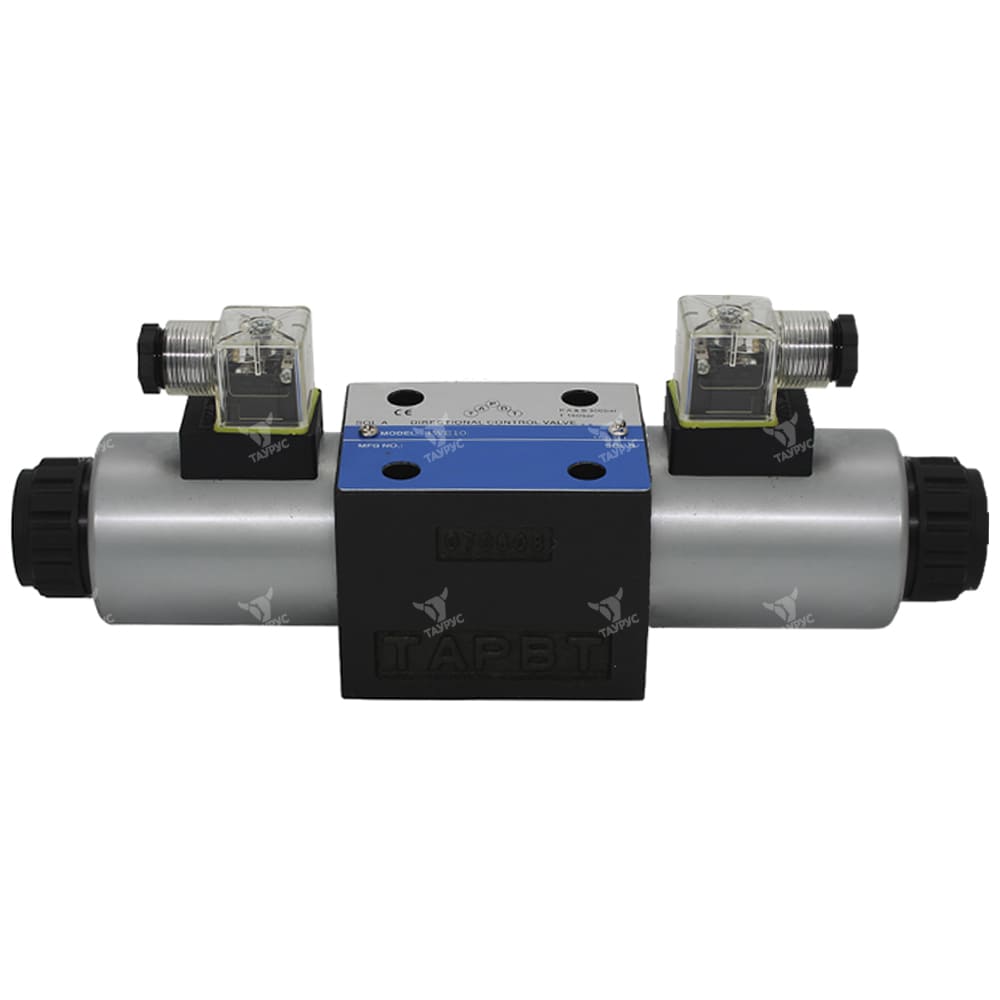

Рис 3. Гидрораспределитель электромагнитный
Распределители гидравлические электромагнитные ВЕ43, ВЕ6, ВЕ10 состоят из корпуса (1), управляющего золотника (5), пружин (4) и рабочих соленоидов (катушек) (2, 3) 3-позиционные распределители оснащены двумя соленоидами и двумя пружинами. 2-позиционные распределители снабжены одним соленоидом и одной пружиной.
Рабочие соленоиды являются соленоидами постоянного или переменного тока, и питание к ним подается через разъемы (6, 7).
Ослабив крепежную гайку (8), соленоид можно поворачивать вокруг своей оси на 90° и закреплять в трех положениях. Золотник гидрораспределителя можно перемещать с помощью перехода на ручное управление (9), при условии, что давление в канале Т не превышает 25 бар.
Рассмотрим принцип работы распределителя (рис.4). В первой (исходной) позиции все линии А, В , Р и Т, подходящие к распределителю разобщены, т.е. перекрыты (рис.4, а). При смещении золотника влево распределитель переходит во вторую позицию, в которой попарно соединены линии Р и А, В и Т (рис.4, б). При смещении золотника вправо - в третью, где соединяются линии Р и В, А и Т (рис.4, в). Такой распределитель часто называют реверсивным, так как он используется для остановки и изменения направления движения исполнительных органов.
Рис.4. Схема работы золотникового гидрораспределителя
При соблюдении эксплуатационных рекомендаций, устройство будет безотказно функционировать продолжительный период времени.
