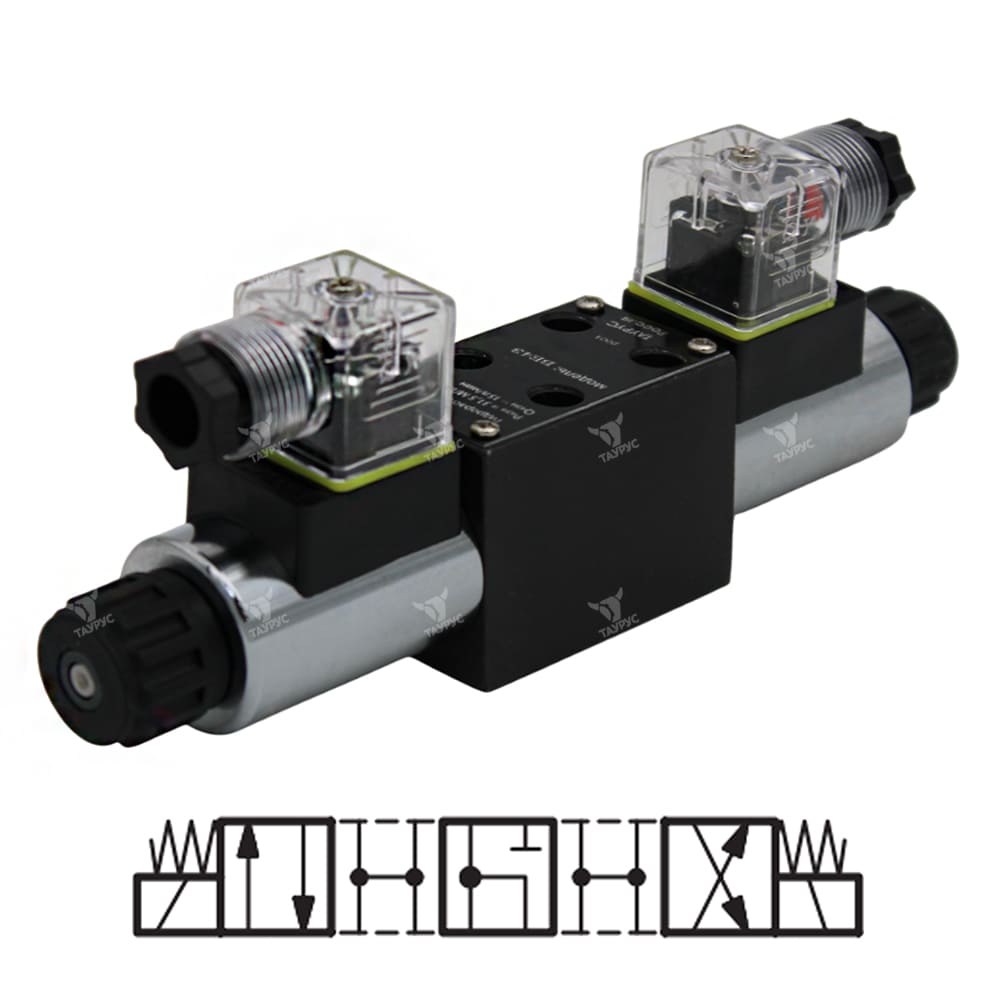

Описание гидрораспределителей ВЕ43
Структура условного обозначения ВЕ43
|
1 |
2 |
3 |
. |
4 |
. |
5 |
|
В |
Е |
43 |
574А |
Г24 |
| 1 | Тип устройства | В = золотниковый гидрораспределитель |
| 2 | Вид управления | Е = электромагнитное |
| 3 | Условный проход | 43 = 4 мм |
| 4 | Схема распределения рабочей жидкости |
573,573Е, 574А, 754, 14, 24,34, 44 (подробная таблица со схематическим обозначением см. ниже) |
| 5 | Напряжение |
Переменный ток: В24 = 24В В36 = 36В В110 = 110В В220 = 220В В380 = 380В Постоянный ток: Г12 = 12В Г24 = 24В Г48 = 48В Г220 = 220В |
Технические характеристики ВЕ43
|
Параметр |
ВЕ43 с двухсторонним управлением |
ВЕ43 с односторонним управлением |
|
Условный проход, мм |
4 |
|
|
Давление нагнетания в линиях A, B, P, Мпа |
25 |
|
|
Давление в линии T, Мпа |
10 |
|
|
Расход, л/мин: |
14 |
|
|
Рабочая жидкость |
Рабочая жидкость на минеральной основе (HL, HLP) согласно DIN 51524; |
|
|
Биологически быстро разлагаемая рабочая жидкость согласно VDMA 24568; |
||
|
HETG (рапсовое масло); HEPG (полигликоль); HEES (синтетические эфиры) |
||
|
Диапазон температур рабочей жидкости, ºС |
-30 ... +80 |
|
|
Температура окружающей среды, ºС |
до +50 |
|
|
Диапазон вязкостей жидкости, сСт |
25 ... 2320 |
|
|
Допустимая степень загрязнения жидкости |
класс 20/18/15 по ISO 4406:1999 |
|
|
Вес, кг |
1,6 |
1,1 |
Схемы распределения потоков рабочей жидкости ВЕ43
|
573 |
|
|
|
573Е |
|
 |
|
574А |
|
|
|
754 |
|
 |
|
14 |
|
 |
|
24
|
|
 |
|
34 |
|
 |
|
44 |
|
|
Устройство и принцип работы ВЕ43
Основные части гидрораспределителя ВЕ43: корпус, электромагниты (один или два), золотник, а также возвратная пружина.В отключенном состоянии золотник удерживается возвратной пружиной в исходном положении. Золотник приводится в действие работающим в масле электромагнитом. Для обеспечения безупречной работоспособности полость магнита должна быть наполнена маслом.
Усилие от магнита передается на золотник и перемещает его из нейтральной позиции в нужное конечное положение. Благодаря этому реализуется необходимое направление движения объемного потока от P к A и от B к T или от P к B и от A к T.
После отключения магнита, золотник перемещается при помощи возвратной пружины в свое исходное положение. В качестве дополнительной опции может применяться ручное дублирование, при помощи которого можно перемещать золотник без возбуждения электромагнита.
.jpg "Монтажная поверхность (установочные размеры) ВЕ43")
Габаритные и присоединительные размеры ВЕ43
.jpg "Габаритные и присоединительные размеры одномагнитных гидрораспределителей ВЕ43")
.jpg "Габаритные и присоединительные размеры двухмагнитных гидрораспределителей ВЕ43")
