ПГ73-11(М), ПГ73-12(М) - Гидрораспределители стандартного исполнения и исполнения на плите

Гидрораспределители ПГ73-1 представлены в двух исполнениях - стандартном и на плите (в структуре условного обозначения указана буква М). В зависимости от исполнения, распределители отличаются внешним видом, техническими характеристиками, габаритными размерами.

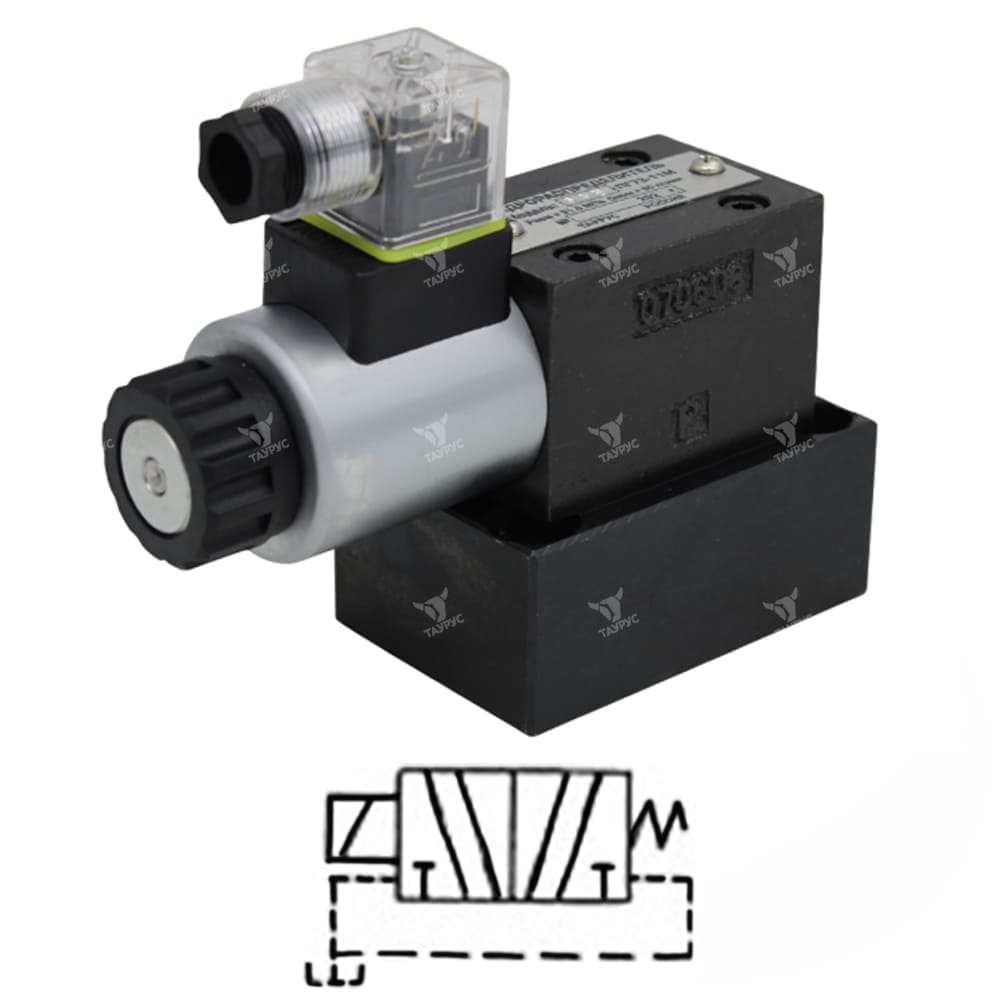

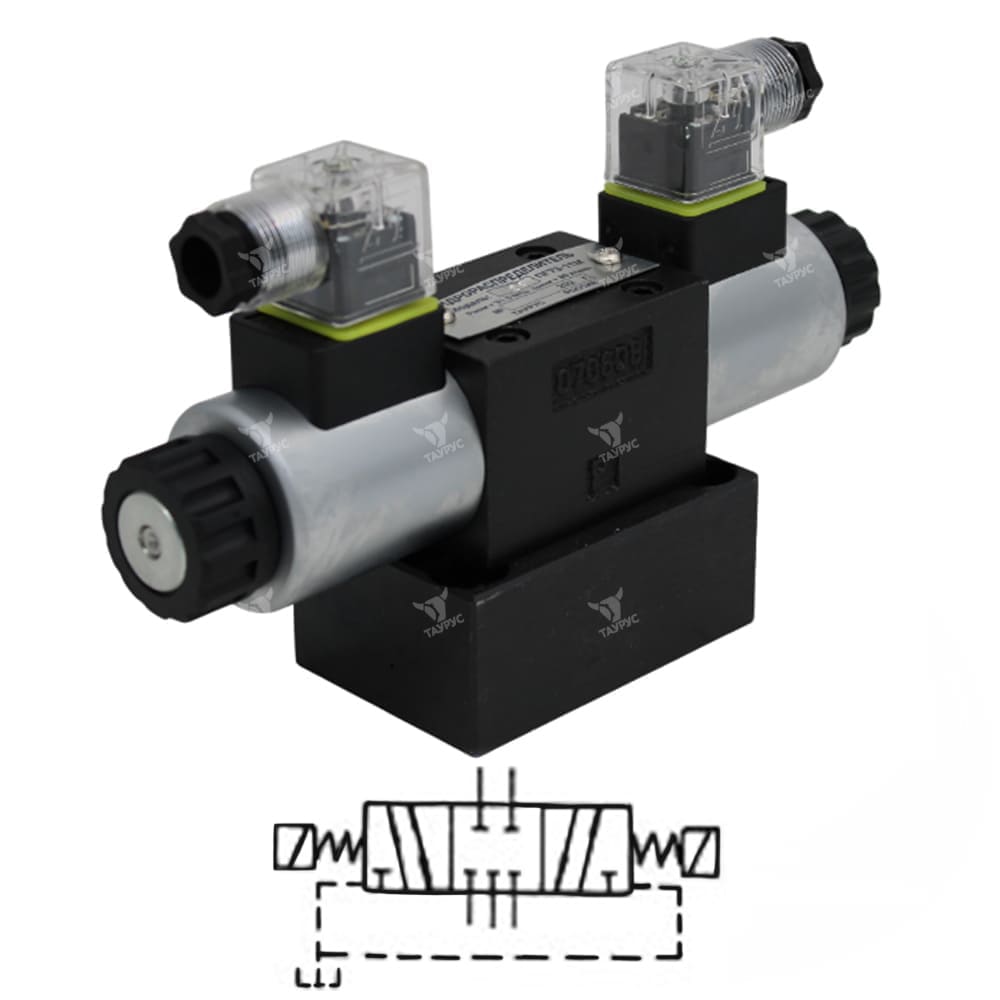

Описание гидрораспределителей ПГ73-1М

Гидрораспределители ПГ73-11 – это золотниковые распределители с электромагнитным управлением. Данные распределители управляют направлением, пуском и остановкой потоков жидкости в соответствии со схемами распределения по ГОСТ 24679-81.

Наибольшее применение нашли в гидравлических приводах станков, прессов и других машин. Они могут быть использованы как пилоты в пилотных гидрораспределителях с электрогидравлическим управлением. В зависимости от исполнения могут иметь различные схемы распределения потока рабочей жидкости и применяться в системах с электромагнитным видом управления.

Данные распределители представляют собой гидрораспределитель ВЕ6 (ВЕ10) на переходной плите В6-73-11 (В10-73-12) и являются заменой ранее изготавливаемых заводом «Хидравлика» (Болгария).

Структура условного обозначения ПГ73-1М

1	2	3	4	5	6	.	7
54	Б	П	Г73-1	1	М	.	Г24

1	Схема распределения потока	Для исполнения на плите: 14, 24, 34, 44, 54, 64 - четырехлинейные распределители 45, 55 - пятилинейные распределители Для стандартного исполнения : 14, 24, 34, 44, 54, 64 - четырехлинейные распределители 15, 25, 35, 45, 55, 65 - пятилинейные распределители
2	Число электромагнитов	Без индекса - 2 электромагнита Б - 1 электромагнит
3	Присоединение	П - Стыковое
4	Обозначение по классификатору станкостроения	Г73-1 - Гидрораспределитель реверсивный с электроуправлением
5	Условный проход	1 – 8 мм 2 – 10 мм
6	Модификация	Без обозначения – стандартное исполнение М - Исполнение на плите
7	Напряжение	Переменный ток: В24 = 24В В36 = 36В В110 = 110В В220 = 220В В380 = 380В Постоянный ток: Г12 = 12В Г24 = 24В Г48 = 48В Г110 = 110В Г220 = 220В

Технические характеристики ПГ73-1М

Модель	ПГ73-11	ПГ73-12
Условный проход, мм	8	10
Давление нагнетания, кгс/см2	315	315
Давление на сливе, кгс/см2 , не более	160	160
Расход, л/мин: - с электромагнитом постоянного тока - с электромагнитом переменного тока частотой 50 Гц	80 60	120 120
Время срабатывания при номинальном режиме, мин. - с электромагнитом постоянного тока - с электромагнитом переменного тока частотой 50 Гц	35 20	35 20
Допустимые внутренние утечки при номинальном давлении, см3 /мин	80	80
Номинальное напряжение питания, В - постоянного тока - переменного тока частотой 50 Гц	12, 24, 48, 110, 220, 24, 36, 110, 220, 380

Устройство и принцип работы ПГ73-1М (Исполнение - на переходной плите.)

Основные части гидрораспределителей ПГ73-1 корпус (1), два электромагнита (2) со стороны канала А и со стороны канала В, золотник (3), возвратные пружины (4), плита (7).

В нейтральном положении золотник (3) удерживается возвратной пружиной (4) в исходной позиции. Золотник (3) приводится в действие работающими в масле электромагнитами (2). Для обеспечения безупречной работоспособности полость электромагнита должна быть наполнена маслом.

Усилие от магнита (катушки) (2) передается с помощью толкателя (5) на золотник (3) и перемещает его из нейтральной позиции в нужное конечное положение. Благодаря этому реализуется необходимое направление движения объемного потока рабочей жидкости от P к A и от B к T или от P к B и от A к T. После отключения электромагнита (2) золотник (3) перемещается при помощи возвратной пружины (4) в свое исходное положение. В качестве дополнительной возможности применяется ручное дублирование (6), при помощи которого можно перемещать золотник (3) без возбуждения электромагнита.

Устройство и принцип работы ПГ73-1 (Стандартное исполнение)

Устройство гидрораспределителя ПГ73-11 — Элементы конструкции ПГ73-11: 1 - штепсельный разъем; 2 - шайба; 3 - пружина; 4 - электромагнит; 5 - втулка; 6 - чашка; 7 - гильза; 8 - золотник; 9 - корпус; 10 - дренажное отверстие; 11 - толкатель.

Управление золотником (8) происходит путем подачи напряжение на электромагнит (4), который генерирует магнитное поле и воздействует на золотник (8) через толкатель (11). Благодаря этому поток масла движется в необходимом направлении: от P к A и от B к T или от P к B и от A к T. При отключении электромагнита (4) пружина (3) возвращает золотник (8) в исходное положение.

Двухпозиционные гидрораспределители 54БПГ73-11 могут иметь возможность фиксации золотника (8) в крайнем положении, что позволяет не держать электромагнит (4) длительное время под напряжением после перемещения золотника (8). Если фиксация отсутствует, после отключения электромагнита (4) возврат золотника (8) в исходное положение осуществляется благодаря пружине (3), как и в трехпозиционных схемах. Дренаж утечек рабочей среды из торцевых полостей золотника (8) происходит через дренажное отверстие (10).

Схемы распределения потоков рабочей жидкости ПГ73-1М

Схема	Условные графические обозначения распределителей		Соединение каналов при среднем положении золотника
Схема	*Четырехлинейные*	*Пяти*линейные	Соединение каналов при среднем положении золотника
1	14ПГ73-11	15ПГ73-11	Обе полости цилиндра и напорная линия соединены со сливом
2	24ПГ73-11	25ПГ73-11	Обе полости цилиндра соединены с напорной линией, слив заперт
3	34ПГ73-11	35ПГ73-11	Обе полости цилиндра соединены со сливом, нагнетательная линия заперта
4	44ПГ73-11	45ПГ73-11	Обе полости цилиндра, нагнетательная линия и слив заперты
5	54ПГ73-11	55ПГ73-11	Среднего положения нет
5А	54БПГ73-11	55БПГ73-11	Среднего положения нет
6	64ПГ73-11	65ПГ73-11	Обе полости цилиндра заперты, нагнетательная линия соединена со сливом

Таблица замен ПГ73-1М

14ПГ73-11М	14ПГ73-11	ВЕ6.14 + плита В6-73-11
24ПГ73-11М	24ПГ73-11	ВЕ6.24 + плита В6-73-11
34ПГ73-11М	34ПГ73-11	ВЕ6.34 + плита В6-73-11
44ПГ73-11М	44ПГ73-11	ВЕ6.44 + плита В6-73-11
45ПГ73-11М	45ПГ73-11	ВЕ6.44 + плита В6-73-11
54ПГ73-11М	54ПГ73-11	ВЕ6.574А.ОФ + плита В6-73-11
54БПГ73-11М	54БПГ73-11	ВЕ6.574А + плита В6-73-11
64ПГ73-11М	64ПГ73-11	ВЕ6.64 + плита В6-73-11
14ПГ73-12М	14ПГ73-12	ВЕ10.14 + плита В10-73-12
24ПГ73-12М	24ПГ73-12	ВЕ10.24 + плита В10-73-12
34ПГ73-12М	34ПГ73-12	ВЕ10.34 + плита В10-73-12
44ПГ73-12М	44ПГ73-12	ВЕ10.44 + плита В10-73-12
45ПГ73-12М	45ПГ73-12	ВЕ10.44 + плита В10-73-12
54ПГ73-12М	54ПГ73-12	ВЕ10.574А.ОФ + плита В10-73-12
54БПГ73-12М	54БПГ73-12	ВЕ10.574А + плита В10-73-12
64ПГ73-12М	64ПГ73-12	ВЕ10.64 + плита В10-73-12

Габаритные и присоединительные размеры ПГ73-1М (Исполнение на плите)

Чертеж гидрораспределителей серии ПГ73-1 с двухсторонним электромагнитным управлением — *Размеры гидрораспределителей серии ПГ73-1, с двухсторонним электромагнитным управлением*

Чертеж гидрораспределителей серии ПГ73-1, с односторонним электромагнитным управлением — *Размеры гидрораспределителей серии ПГ73-1, с односторонним электромагнитным управлением*

Модель	A	B	C	D
ПГ73-11 (с двухсторонним электромагнитным управлением)	208	120,5	82,5	-
ПГ73-12 (с двухсторонним электромагнитным управлением)	291	143,4	95	-
БПГ73-11 (с односторонним электромагнитным управлением)	-	120,5	82,5	138,5
БПГ73-12 (с односторонним электромагнитным управлением)	-	152	95	195,6

Монтажная поверхность гидрораспределителей ПГ73-1М (Исполнение на плите)

Монтажная поверхность гидрораспределителей, ПГ73-11, БПГ73-11 — *Монтажная поверхность распределителей ПГ73-11, БПГ73-11*

Монтажная поверхность гидрораспределителей, ПГ73-12, БПГ73-12 — *Монтажная поверхность распределителей ПГ73-12, БПГ73-12*

Монтажная поверхность гидрораспределителей ПГ73-1М (Стандартное исполнение)

Габаритные размеры и монтажная поверхность БПГ73-12 — *Габаритные и присоединительные размеры БПГ73-12*

Габаритные размеры и монтажная поверхность ПГ73-12 — *Габаритные и присоединительные размеры ПГ73-12*

Габаритные размеры и монтажная поверхность БПГ73-11 — *Габаритные и присоединительные размеры БПГ73-11*

Габаритные размеры и монтажная поверхность ПГ73-11 — *Габаритные и присоединительные размеры ПГ73-11*
